品牌:莫帝斯
型號:WFT
產品簡介

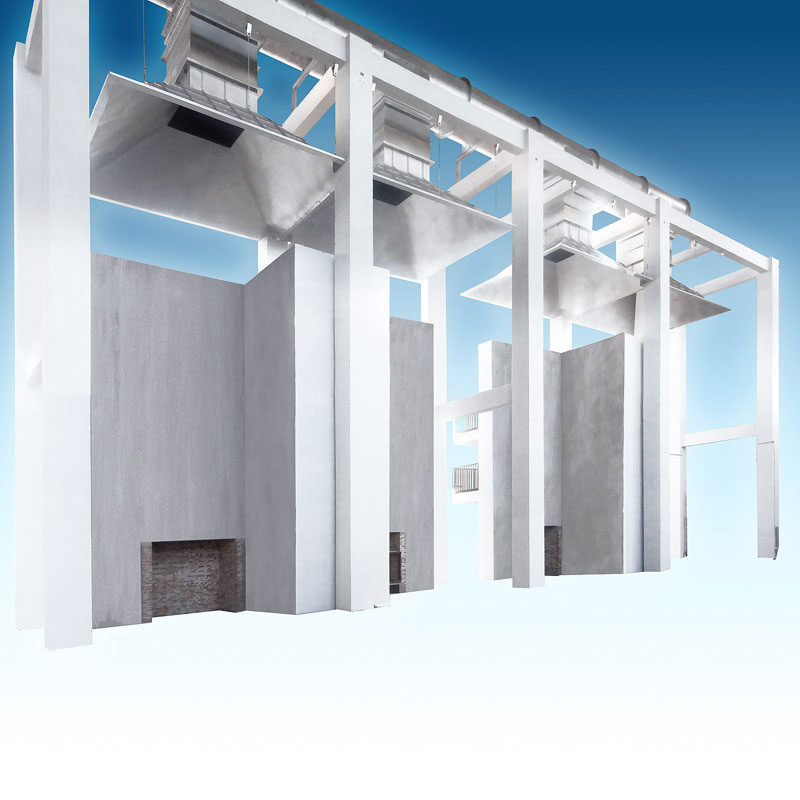

窗口火試驗模型模擬垂直的建筑面由主墻和與之垂直的副墻構成,外保溫系統安裝在建筑面上,試驗模型底部燃燒室的開口模擬實際建筑中樓層的窗口或洞口,點燃的木材或燃氣的火焰從窗口溢出,模擬房間內發生轟燃后的火焰從窗口或洞口溢出時對外保溫系統的攻擊,檢驗外保溫系統的受損程度,并對其火焰傳播性進行判定。試驗用火源采用約400kg的木材,30分鐘內釋放的總熱量約為4500MJ,熱釋放速率峰值約為(3±0.5)MW。
性能特點
- 1、該測試系統,提供了5分鐘后的點火提示警報,當點燃后,自動判定測試開始時間,同時可以自動判別測試過溫,同時電腦可視頻顯示燃燒測試狀態,同時電腦軟件可以記錄滴落時間、垮塌時間、溫度數值同時顯示溫度曲線等測試相關信息;
- 2、風速傳感器1個,0-10M/S,精度為0.1M/S;
- 3、攝像機2臺,含電腦顯示裝置2套;
- 4、K型熱電偶:帶不銹鋼護套,溫度范圍為0-1038度,溫度精度±0.1%,熱電偶線500英尺;
- 5、ADAM-4118模塊:堅固型8路熱電偶輸入模塊,8路可獨立配置的差分通道;寬溫運行;操作溫度更寬:-40-+85°C;高抗噪性:1kV浪涌保護電壓輸入,3KV EFT及8KV ESD保護;抗干擾性強:電源輸入端1KV的浪涌保護,3KV EFT,8KV ESD保護,寬電源輸入范圍:+10~ +48VDC;輸入范圍:+10~+48 VDC;
- 6、電腦2臺;
- 7、電控箱3個;
- 8、信號轉換箱1個;
- 9、現場布線。
尺寸及重量
安裝要求
- 電氣要求:220V、50HZ、5A
- 環境要求:溫度 10°C至35°C,濕度(65 ± 5) %
